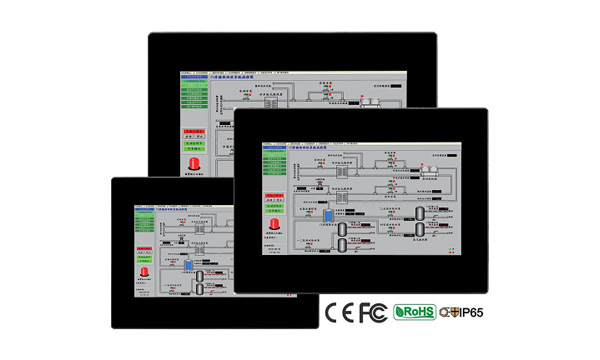

RK100/RK080/RK070/RK043

RK系列人机界面


◆主要特性

• 采用宽屏TFT LCD, LED背光
• 薄型轻量化设计机身
• 无风扇冷却系统
• 双USB接口设计
• 可选RJ45以太网接口
• IP65前面板防护等级
• 采用电阻式触摸屏

◆规格列表


型号规格

RK100

RK080

RK070

RK043

显示

显示器

10.1" TFT

8" TFT

7" TFT

4.3" TFT

分辨率

1024×600

800×600

800×480

480×272

亮度

300cd/m2

300cd/m2

350cd/m2

250cd/m2

对比度

500:1

500:1

500:1

500:1

背光类型

LED

背光寿命

20,000小时

显示色彩

65536

触控面板

类型

四线电阻式

处理器

配置

RISC ARM 32Bit CPU (ARM926EJ-S,200MHz)

内存

闪存(Flash)

8MB

扩充闪存

128MB

工作内存

32MB

电池备份内存

128K

万年历

时钟

有(一次性使用电池,使用时间三年)

通讯接口

USB

1×USB 1.1(主),1×USB 1.1(从)

LAN(10/100M)

WST20:无
WST40:1×RJ45

WST10:无

WST10:无
WST30:1×RJ45

串口(DB9 female)

Com1:RS-232/RS-422/RS-485(DB9);Com3:RS-232(DB9)

页面数

最多7999画面

不限

电源

输入电源

24±10%VDC(隔离式电源)

功耗

20W

15W

5W

规格

面板尺寸(W×H×D)

270.1×212.1×42.5mm

231.5×174.5×42.5mm

204.4×151.0×33.0mm

130.0×106.2×39.0mm

开孔尺寸(W×H)

259.5×201.5mm

221.0×164.0mm

195.1×138.0mm

119.0×93.0mm

重量

1.1Kg

0.93Kg

0.65Kg

0.35Kg

操作环境

防护等级

IP65

工作温度

0~50℃

存储温度

-20~60℃

相对湿度

10~90%(无凝结)

耐震动

10~55Hz(X,Y,,Z轴向1G 30分钟)

认证

EMI

FCC Part 15 Class A

CE

EN61000-6-2,EN61000-6-4

软件

操作系统

PM Designer 1.2或更新版本
