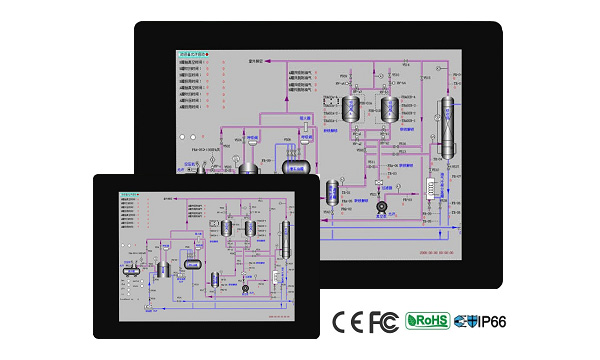

RT150/RT104/RT080/RT056

RT系列人机界面


◆主要特性

• 采用普屏(4:3)TFT LCD, LED背光
• 薄型轻量化设计机身
• 无风扇冷却系统
• 双USB接口设计
• 可选RJ45以太网接口
• IP65前面板防护等级
• 采用电阻式触摸屏

◆规格列表


型号规格

RT150-4/6

RT104-1/2/4/6

RT080-1/2/4/6

RT056-1/2

显示

显示器

15" TFT

10.4" TFT

8" TFT

5.6" TFT

分辨率

1024×768

800×600

800×600

320×234

亮度

350cd/m2

400cd/m2

250cd/m2

200cd/m2

对比度

700:1

400:1

500:1

500:1

背光类型

LED

背光寿命

20,000小时

显示色彩

65536

触控面板

类型

五线电阻式

四线电阻式

处理器

配置

RISC ARM 32Bit CPU (ARM926EJ-S,200MHz)

内存

闪存(Flash)

8MB

扩充闪存

128MB

工作内存

64MB

32MB

电池备份内存

128K

万年历

配置

内置

通讯接口

SD卡插槽

1:无;2/4/6:有

USB

1×USB 1.1(主),1×USB 2.0(从)

LAN(10/100M)

1/2:无;4/6:10/100M

音频

1/2:无;4/6:有

串口(DB9 female)

Com1:RS-232/RS-422/RS-485(DB9);COM2:A-RS422/485 B-RS232/485 C-RS232 with RTS&CTS(端子);Com3:RS-232(DB9)

CAN总线

1/2/4:无;6:有

电源

输入电源

20VDC~28VDC

功耗

25W

13W

规格

面板尺寸(W×H×D)

399.1×297.6×57.0mm

270.1×212.1×42.5mm

231.5×174.5×42.5mm

188.0×143.3×40.0mm

开孔尺寸(W×H)

384.5×283.0mm

259.0×201.0mm

220.5×163.5mm

174.5×132.5mm

重量

3.5Kg

1.2Kg

0.93Kg

0.59Kg

操作环境

防护等级

NEMA4/IP65

工作温度

0~50℃

存储温度

-20~60℃

相对湿度

10~90%(无凝结)

耐震动

10~55Hz(X,Y,,Z轴向1G 30分钟)

认证

EMI

FCC Part 15 Class A

CE

EN61000-6-2,EN61000-6-4

软件

配置

PM Designer 1.2或更新版本
