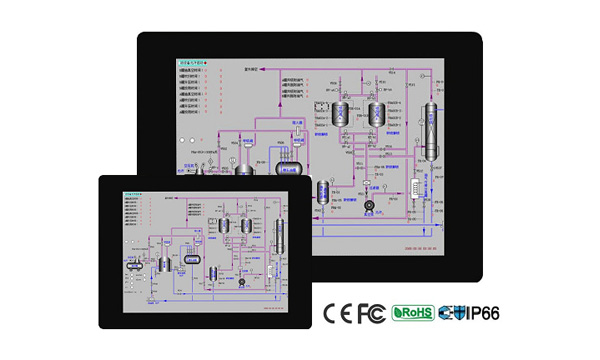

RX150/RX121/RX104/RX070

RX系列人机界面


◆主要特性

• 采用7”~15” TFT LCD, LED背光
• 薄型轻量化设计机身
• 无风扇冷却系统
• 双USB接口设计
• 可选RJ45以太网接口
• IP66前面板防护等级
• 采用电阻式触摸屏

◆规格列表


型号规格

RX150-4/6

RX121-4/6

RX104-4/6

RX070-4/6

显示

显示器

15" TFT

12.1" TFT

10.4" TFT

7" TFT

分辨率

1024×768

1024×768

800×600

800×480

亮度

350cd/m2

600cd/m2

400cd/m2

300cd/m2

对比度

700:1

700:1

400:1

500:1

背光类型

LED

背光寿命

50,000小时

20,000小时

显示色彩

65536(16.7M million由软件设定)

65536(262K 由软件设定)

触控面板

类型

五线电阻式

四线电阻式

处理器

配置

RISC ARM CPU (ARM11,800MHz)

内存

扩充闪存

1GB

工作内存

256MB

电池备份内存

1M

万年历

时钟

有(充电式电池)

通讯接口

SD卡插槽

USB

1×USB 1.1(主),1×USB 2.0(从)

LAN(10/100M)

10/100M

音频输出

4:无; 6:有

视频输入

4:无; 6:有

串口(DB9 female)

Com1:RS-232/RS-422/RS-485(DB9);COM2:A-RS422/485 B-RS232/485 C-RS232 with RTS&CTS(端子);Com3:RS-232(DB9)

页面数

最多7999画面

不限

电源

输入电源

24VDC±10%(隔离式电源)

功耗

20W

15W

13W

规格

面板尺寸(W×H×D)

399.1×297.6×55mm

351.35×245.8×58mm

270.1×212.1×45mm

188.0×143.3×40.5mm

开孔尺寸(W×H)

384.5×283mm

302×228mm

259.5×201.5mm

175×132.5mm

重量

2.68Kg

1.9Kg

1.25Kg

0.8Kg

操作环境

防护等级

IP66

工作温度

-20~60℃

存储温度

-20~60℃

相对湿度

10~90%(无凝结)

耐震动

10~55Hz(X,Y,,Z轴向1G 30分钟)

认证

EMI

FCC Part 15 Class A

CE

EN61000-6-2, EN61000-6-4

软件

配置

PM Designer 1.2或更新版本
